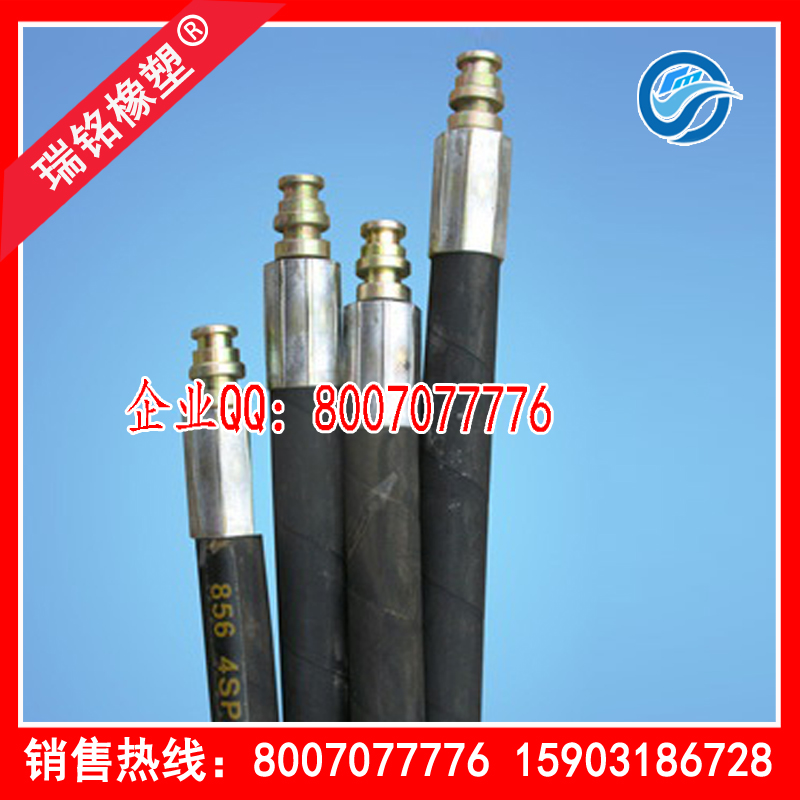

二、四層高壓鋼絲纏繞膠管
|
膠管代號 |
膠管內徑(mm) |
膠管外徑(mm) |
纏繞層外徑(mm) |
工作壓力 |
最小爆破壓力 |
最小彎曲半徑(mm) |
單位重量 |
|
||
|
MPa |
PSI |
MPa |
PSI |
kg/m |
||||||
|
4SP-Φ6（1/4″）-61.5 |
6±0.5 |
19±1.0 |
14.4±0.5 |
61.5 |
8911 |
246 |
35644 |
130 |
|
|
|
4SP-Φ10（3/8″）-52 |
10±0.5 |
24±1.0 |
19.2±0.8 |
52 |
7535 |
208 |
30139 |
160 |
|
|
|
4SP-Φ13（1/2″）-50 |
13±0.5 |
27±1.0 |
22.2±0.8 |
50 |
7245 |
200 |
28980 |
210 |
1.4 |
|
|
4SP-Φ16（5/8″）-50 |
16±0.5 |
30±1.5 |
26±0.8 |
50 |
7245 |
200 |
28980 |
260 |
1.6 |
|
|
4SP-Φ19（3/4″）-46 |
19±0.5 |
35±1.5 |
30±0.5 |
46 |
6665 |
184 |
26661 |
280 |
2.3 |
|
|
2SP-Φ19（3/4″）-21 |
19±0.5 |
31±1.5 |
27±0.5 |
21 |
3043 |
84 |
12172 |
280 |
1.5 |
|
|
4SP-Φ25（1″）-35 |
25±0.5 |
41±1.5 |
36±0.5 |
35 |
5071 |
140 |
20284 |
360 |
2.7 |
|
|
2SP-Φ25（1″）-21 |
25±0.5 |
38±1.5 |
33±0.5 |
21 |
3043 |
84 |
12172 |
360 |
1.8 |
|
|
2SP-Φ32（1 1/4″）-20 |
32±0.5 |
49±1.5 |
44±0.5 |
20 |
2898 |
80 |
11592 |
460 |
2.2 |
|
|
4SP-Φ32（1 1/4″）-32 |
32±0.5 |
52±1.5 |
47±0.5 |
32 |
4636 |
128 |
18547 |
560 |
3.5 |
|
|
4SP-Φ38（1 1/2″）-25 |
38±1.0 |
56±1.5 |
50.8±0.7 |
25 |
3622 |
100 |
14490 |
560 |
4.1 |
|
|
4SP-Φ51（2″）-20 |
51±1.0 |
69±1.5 |
63.8±0.7 |
20 |
2898 |
80 |
11529 |
720 |
5.7 |
|
|
2SP-Φ51（2″）-14 |
51±1.0 |
65±1.5 |
60.8±0.7 |
14 |
2028 |
48 |
8114 |
720 |
3.8 |
|
|
4sp-51（2″）-35 |
51±1.0 |
69±1.5 |
63±1.0 |
35 |
5072 |
87.5 |
12679 |
900 |
5.7 |
|
|
4sp-64（2 1/2″）-35 |
64±1.2 |
84±1.5 |
77±1.0 |
35 |
5072 |
87.5 |
12679 |
1100 |
6.7 |
|
|
4sp-76（3″）-35 |
76±1.4 |
107±2 |
101±1.5 |
35 |
5072 |
87.5 |
12679 |
1200 |
16.2 |
|
|
4sp-89（3 1/2″）-35 |
89±1.4 |
120±2 |
114±1.5 |
35 |
5072 |
87.5 |
12679 |
1300 |
18.4 |
|
|
4sp-102（4″）-35 |
102±1.5 |
133±2 |
127±1.5 |
35 |
5072 |
87.5 |
12679 |
1400 |
20.3 |
|
六層高壓鋼絲纏繞膠管
|
軟管規格 |
內徑 |
鋼絲層直徑 |
外徑 |
工作壓力 |
試驗壓力 |
爆破壓力 |
最小彎曲半徑 |
參考重量 |
|||
|
MPA |
Psi |
Mpa |
Psi |
MPa |
Psi |
||||||
|
6sp-6-110 |
6±0.5 |
16.6±0.8 |
20.6±1.0 |
110 |
15939 |
115.5 |
16736 |
231 |
33472 |
180 |
0.95 |
|
6sp-10-77 |
10±0.5 |
21.8±0.8 |
25.8±1.0 |
77 |
11157 |
85.5 |
12389 |
231 |
33472 |
210 |
1.48 |
|
6sp-13-66 |
13±0.5 |
24.8±0.8 |
28.8±1.0 |
66 |
9563 |
72 |
10433 |
198 |
28690 |
260 |
1.75 |
|
6sp-16-61 |
16±0.5 |
29.0±0.8 |
33.0±1.0 |
61 |
8839 |
66 |
9563 |
183 |
26517 |
310 |
2.02 |
|
6sp-19-51 |
19±0.5 |
33.0±0.8 |
37.0±1.5 |
51 |
7390 |
58.5 |
8477 |
156 |
22604 |
350 |
2.49 |
|
6sp-25-39 |
25±0.8 |
39.0±0.8 |
44.0±1.5 |
39 |
5651 |
46.5 |
6738 |
124 |
17968 |
430 |
2.82 |
|
6sp-32-35 |
32±0.8 |
47.0±0.8 |
50.4±1.5 |
35 |
5072 |
34.5 |
4999 |
105 |
15215 |
530 |
3.79 |
|
6sp-38-28 |
38±1.0 |
54.2±1.0 |
57.6±1.5 |
28 |
4057 |
28.5 |
4130 |
84 |
12172 |
660 |
5.76 |
|
6sp-51-22 |
51±1.0 |
67.2±1.0 |
70.6±1.5 |
22 |
3188 |
28.5 |
4130 |
76 |
11012 |
820 |
7.13 |
|
6sp-64-70 |
64±1.2 |
81±1.0 |
88±1.5 |
70 |
10143 |
140 |
20286 |
175 |
25358 |
1200 |
7.4 |
|
6sp-76-70 |
76±1.4 |
109±1.5 |
116±2 |
70 |
10143 |
140 |
20286 |
175 |
25358 |
1300 |
23.7 |
|
6sp-89-70 |
89±1.4 |
122±1.5 |
129±2 |
70 |
10143 |
140 |
20286 |
175 |
25358 |
1400 |
26.6 |
|
6sp-102-70 |
102±1.5 |
135±1.5 |
142±2 |
70 |
10143 |
140 |
20286 |
175 |
25358 |
1600 |
29.8 |
